不能不知的滾動軸承知識

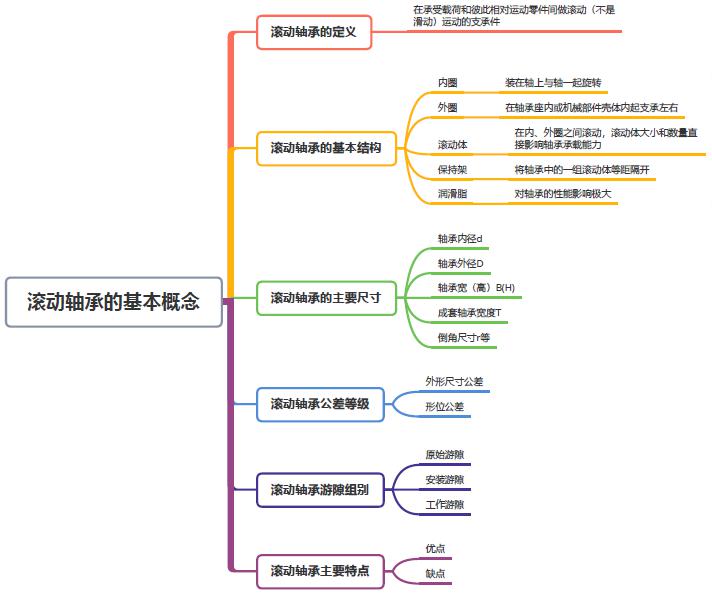

滾 動 軸 承 的 基 礎 概 念
滾動軸承是應用廣泛的重要機械基礎件，廣泛應用于國民經濟和國防事業各個領域。在國民經濟中，被稱為“工業的關節”，在國防事業上，是必備的軍備物資，在技術地位上，軸承鋼是各種合金鋼中要求技術指標最多而且最嚴的鋼種。
一  滾動軸承的基本結構

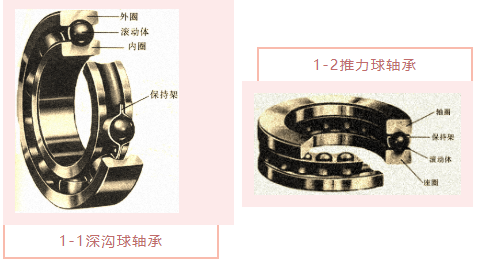

滾動軸承是廣泛應用于各類機械中的基礎件，滾動軸承一般由 內圈、外圈、滾動體 和 保持架 四種基本幾何零件組成(俗稱“四大件”，實際大多工作場合還必須有潤滑物)，由于潤滑脂對軸承的性能影響極大，所以也稱軸承由包括 潤滑脂 的五大件組成。

在推力軸承中，與軸配合的套圈稱為軸圈，與軸承座或機械部件殼件相配的套圈稱為座圈。基本結構
內圈
內圈通常裝配在軸上，并與軸一起旋轉。


外圈
外圈通常裝在軸承座內或機械部件殼體中起支承作用。但是在某些應用場合，也有外圈旋轉，內圈固定或者內、外圈都旋轉的。


滾動體
滾動體在內圈和外圈之間滾動，套圈上供滾動體滾動的表面稱為滾道，球軸承的滾道又稱為溝道。其類型有球、圓柱滾子、滾針、圓錐滾子和球面滾子等，滾動體的大小和數量直接影響軸承的承載能力。

a）球  b）圓柱滾子 c）滾針 d）圓錐滾子

 e）對稱型球面滾子 f）非對稱型球面滾子


保持架

保持架將軸承中的一組滾動體等距隔開，引導滾動體在正確的軌道上運動，改善軸承內部載荷分布和潤滑性能。

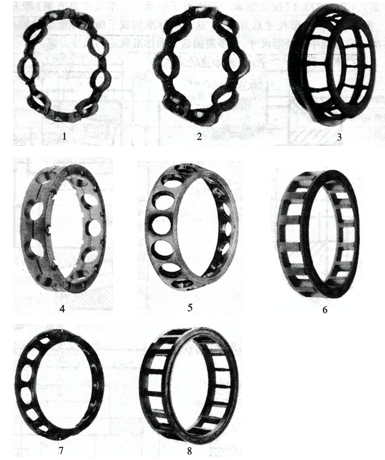

沖壓鋼板保持架：

1浪形保持架；2用于深溝球軸承的鉚接保持架；3用于調心滾子軸承的保持架；

黃銅實體保持架：

4深溝球軸承鉚接實體保持架；5角接觸球軸承黃銅實體保持架；6圓柱滾子軸承鉚接黃銅實體保持；玻璃纖維增強尼龍保持架：

7單列角接觸球軸承實體保持架；8圓柱滾子軸承實體保持架；
軸承行業在生產過程中：

二  滾動軸承的主要尺寸
滾動軸承的主要尺寸是決定軸承邊界，表示其輪廓的尺寸，以及將軸承安裝到軸或外殼上的重要尺寸。主要有軸承內徑d，軸承外徑D、軸承寬（高）度B（H）、成套軸承寬度T、倒角尺寸r 等，對于內部的有關尺寸，屬于設計設計尺寸，原則上是不規定的。

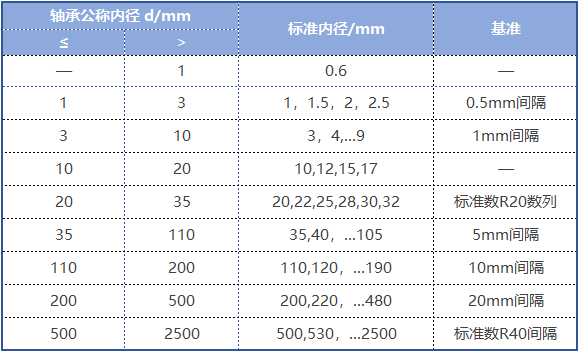

公制軸承的內徑，在0.6～2500mm范圍內規定了90種標準尺寸，如下表：
標 準 內 徑

三  滾動軸承的公差等級
軸承公差等級，即是不同的外形尺寸公差、形位公差 與 旋轉精度的特定組合，并采用一定的方法予以表示。目前我國軸承采用ISO公差等級，代號用“P”表示。
向心軸承公差等級
向心軸承（圓錐滾子軸承除外）公差等級共分五級，即：0、6、5、4、2級，其精度依次提高。

圓錐滾子軸承公差等級
圓錐滾子軸承公差等級共分為五級，即：0、6（6x）、5、4、2級，其精度依次提高。

推力軸承公差
推力軸承公差等級共分為四級，即：0、6、5、4級，其精度依次提高。

軸承有關零件的公差等級有
鋼球分為3、5、10、16、20、24、28、40、60、100、200十一個級別，精度依次由高到低。

滾針分為2、3和5三個級別，精度依次由高到低。

圓柱滾子和圓錐滾子分為0、I、II、III級，精度依次由高到低。

軸承的外形尺寸公差是指軸承套圈的內徑尺寸偏差、外徑尺寸偏差、寬（高）度偏差以及倒角尺寸。
滾動軸承的尺寸偏差是根據軸承的公差等級按軸承類型及其尺寸大小規定的。
軸承的內、外徑尺寸公差不符合GB/T 1800公差與配合系列基礎標準，內孔為負向公差。

滾動軸承的公差標準主要有兩個，即GB/T 307.1《滾動軸承 向心軸承 公差》和GB/T 307.4《滾動軸承 推力軸承 公差》。

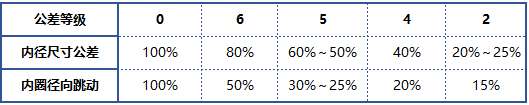

向心軸承各公差等級允差值之間的比例關系：
